兼顾大靶面与高分辨率,OPT线扫镜头在锂电视觉检测的应用

分享到:
发布时间:2022-08-15 来源 : 浏览量:
OPT通过不断深入了解锂电各个工序检测需求及难点,推出一系列更契合锂电实际检测应用的线扫镜头,采用浮动对焦、分辨率自动检测及公差敏感度优化等多种技术升级硬件,兼顾大靶面与高分辨率性能,已广泛应用于锂电涂布、焊接、冷压等检测序。
大靶面宽工作距离,引入浮动对焦技术


机器视觉作为保障锂电制造效率与质量的关键一环,大视野、高精度的检测需求持续增加,也是当前应用的最大特点之一。

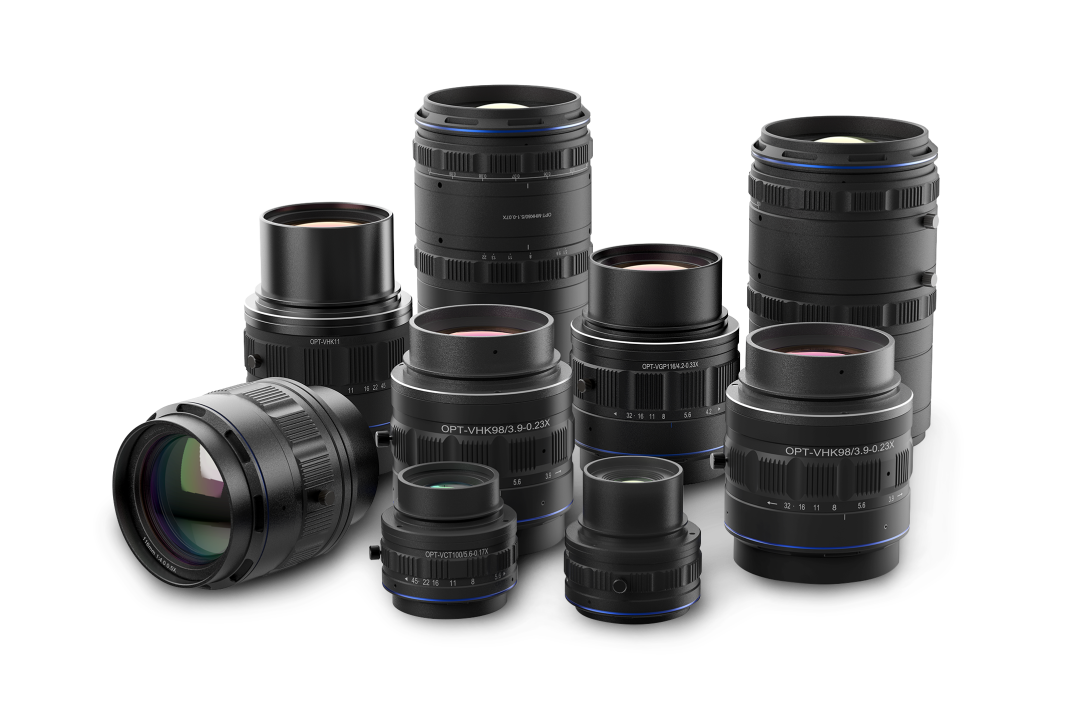

OPT线扫镜头

如极片边缘毛刺检测,不仅要满足大面积的在线测量,还要精准发现1~2μm的细微瑕疵,而大靶面、高分辨率镜头更能满足锂电视觉应用各种复杂场景的品质管控需求。


OPT推出的Coloretto系列、Hawk系列等多款线扫镜头,采用大靶面设计,涵盖Φ30mm-Φ82mm等多种尺寸规格,检测视野范围广,可适配不同分辨率的工业相机,满足不同工序的各种精度需求。

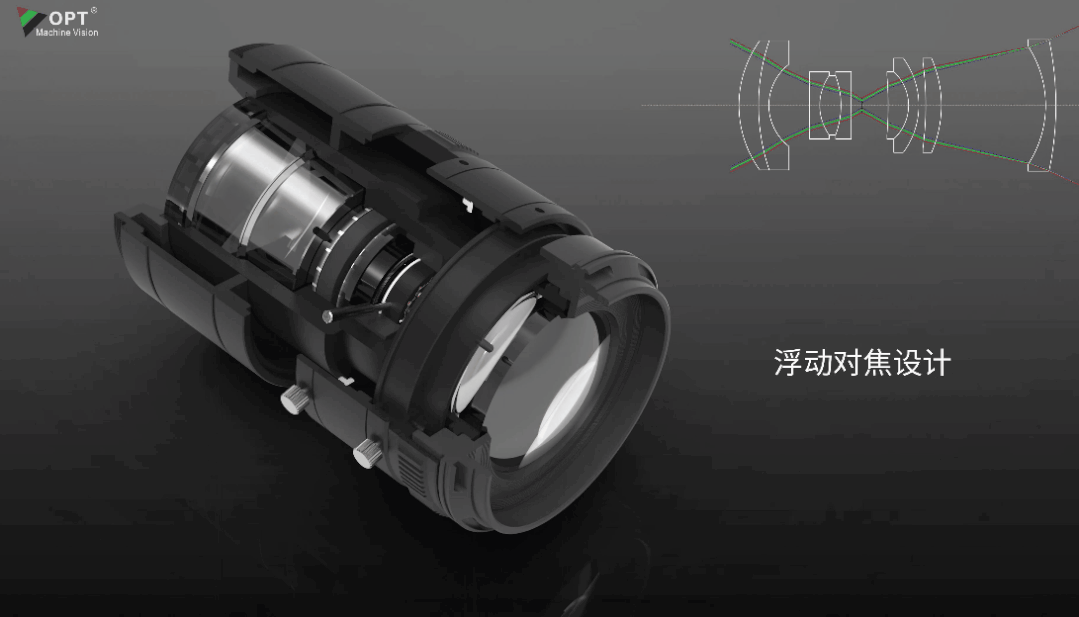

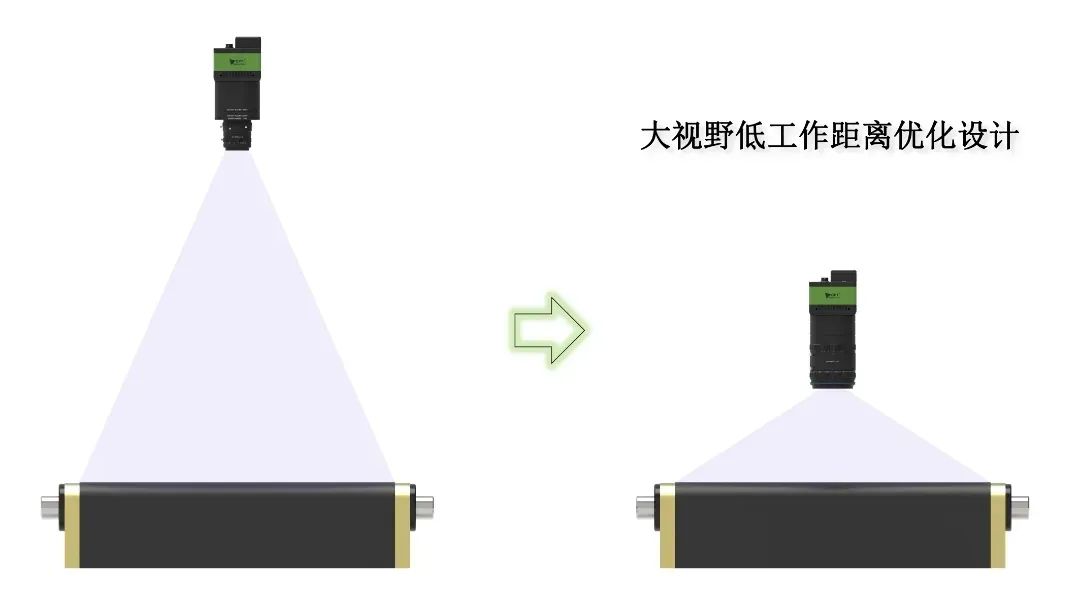

为更契合锂电检测设备的空间设计,OPT引入自主研发设计的宽工作距离浮动对焦技术,线扫镜头产品通过分组元及光学后焦敏感度优化,平衡大视野、低工作距离的矛盾,扩大工作距离应用范围,成像质量好,广泛适用锂电检测的各个工序中。



高分辨率,技术升级覆盖研发生产全流程


基于锂电池提出极限智造挑战,OPT研发的系列线扫镜头产品,采用高分辨光学系统设计,通过消色差、无渐晕、公差敏感度优化及分辨率自动检测等技术,对各个环节进行优化和管控,成像质量更优秀,助力锂电实现智造升级。


在光学设计阶段,OPT线扫系列镜头产品使用宽光谱平场消色差设计,通过对各个透镜进行合理的光焦分配,引入正负光焦度组合的透镜组,实现良好色差分布和低场曲设计,能够在可见光波段的各种单色光和复合光照明条件下清晰成像。

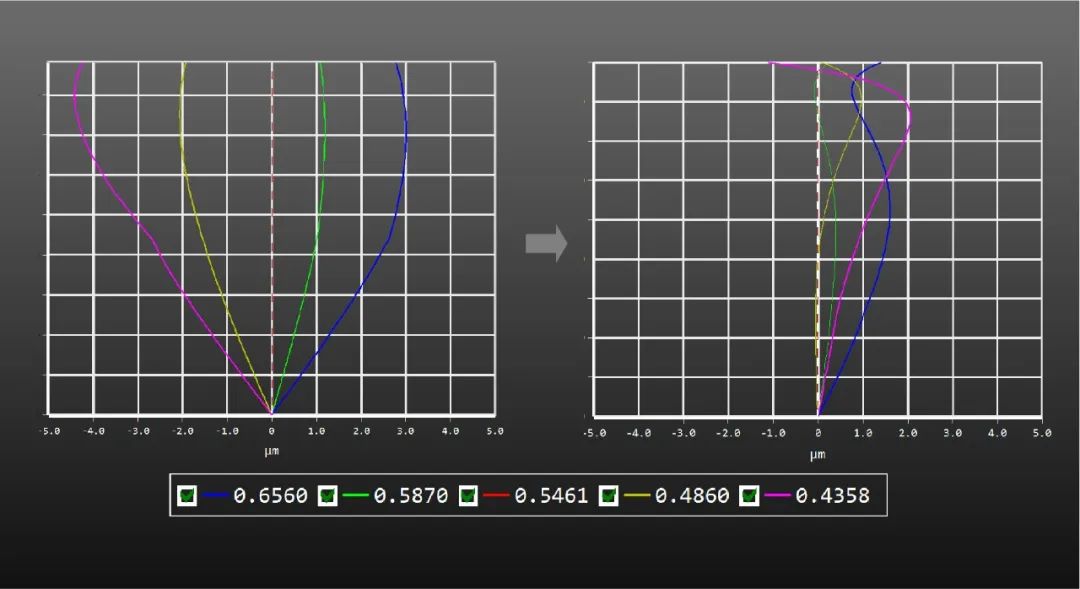

OPT宽光谱平场消色差设计


同时,OPT线扫系列镜头产品结合无渐晕设计,改善图像边缘与中心光亮比,消除边缘暗角或阴影,提高整个检测画面亮度的均匀性。


另外,为能更好保障镜头成品的稳定性和一致性,OPT还通过公差敏感度优化技术来控制光线走势,且兼顾高阶像差残量,在理论上减小产品生产组装公差带来的性能影响;而且在最后的制造工艺上,OPT还利用分辨率自动检测技术进行品质管控,排除人工检测可能导致漏检、误检等因素影响,有效保证交付的每颗线扫镜头的成像性能。

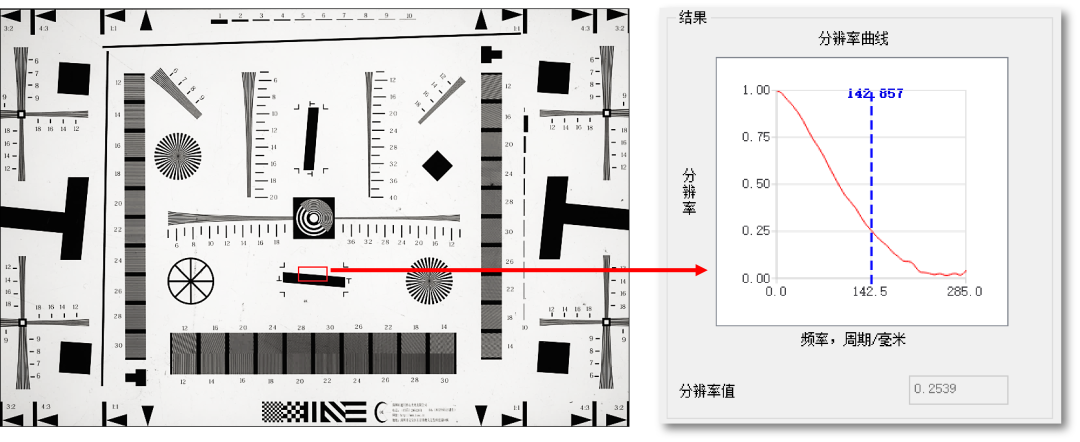

OPT分辨率自动检测技术

一体式微调焦结构,广泛适用锂电视觉检测

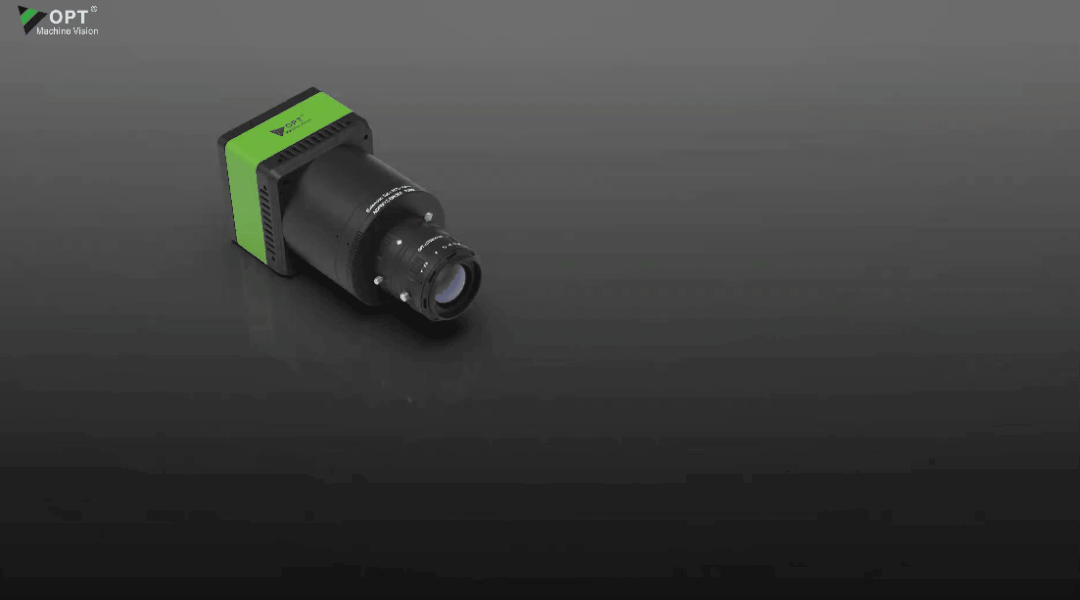

OPT系列线扫镜头采用一体式微调焦结构,将对焦功能直接做在线扫镜头本体,实现镜头本身的高精度对焦,达到精简配件目的,同时更便于安装调试。



OPT系列线扫镜头,可广泛适用于锂电检测的各个工序,以下示例仅为部分。电池极片涂布和激光分切工序中,涉及到对涂布双面留白宽度以及裁切后的极耳、极片进行测量,OPT系列线扫镜头产品所采集到的图像边缘锐化,清晰界定外边缘轮廓,测量精确,可以为后续引导纠偏提供更客观的数据。

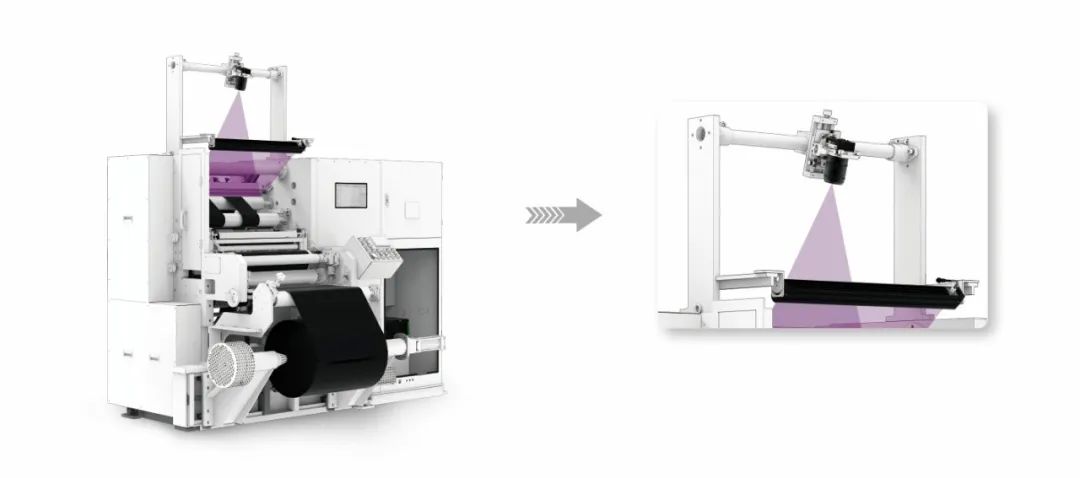

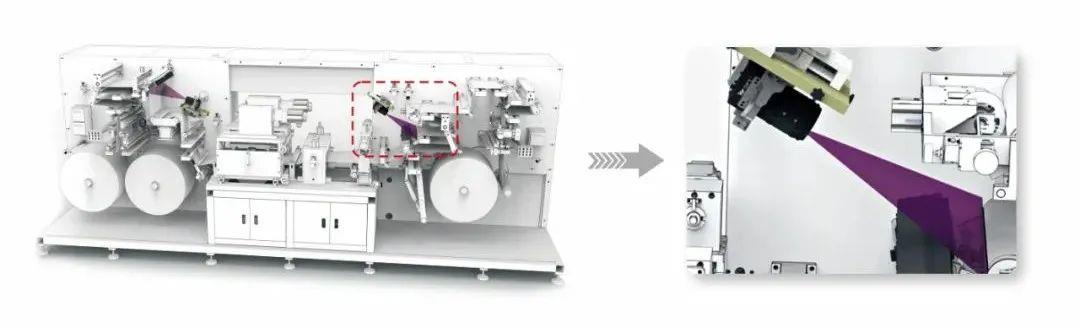

OPT线扫镜头在涂布机及镜头应用

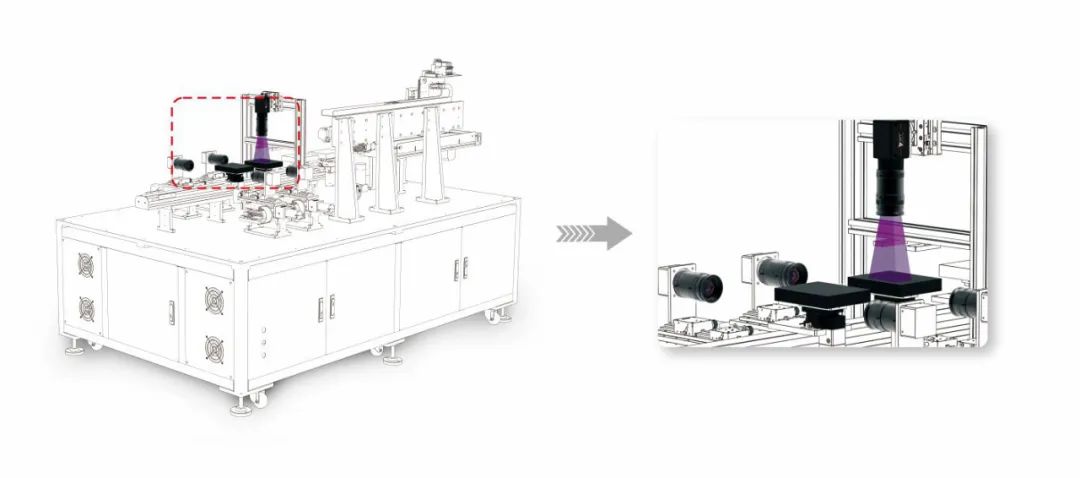

OPT线扫镜头在激光分切一体机应用


此外,OPT系列线扫镜头产品成像优秀,能精准检测不同工序的各种缺陷,如在冷压机工序,OPT线扫镜头能对极片穿孔、亮斑、边沿破损、掉粉、露箔、硬块、划痕、空箔等进行实时检测,准确界定缺陷类型。

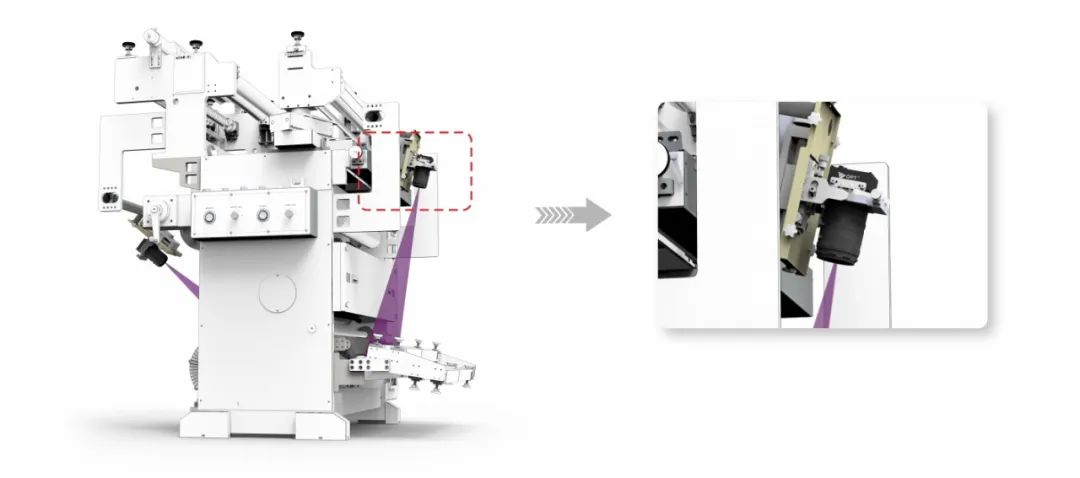

OPT线扫镜头在冷压机应用


OPT线扫镜头在锂电池外观检测应用
