OPT高速线阵相机的视觉检测应用

分享到:
发布时间:2022-09-22 来源 : 浏览量:

为满足快速精准的锂电池视觉检测应用,OPT在高分辨线扫镜头的基础上,适配超高行频线阵相机,具备传输距离远及边缘计算等优势,更契合用户的实际使用需求。

超高横向分辨率,多种校正算法


锂电池制造的前中段工序,涉及大幅面且高速检测的应用场景较多,如涂布、分条、卷绕等,对机器视觉成像的分辨率、视野范围等要求越来越高。
OPT推出的线阵相机,最高分辨率可达16K,采用超大尺寸像元,感光性能优异,信噪比高,所采集的图像更清晰。

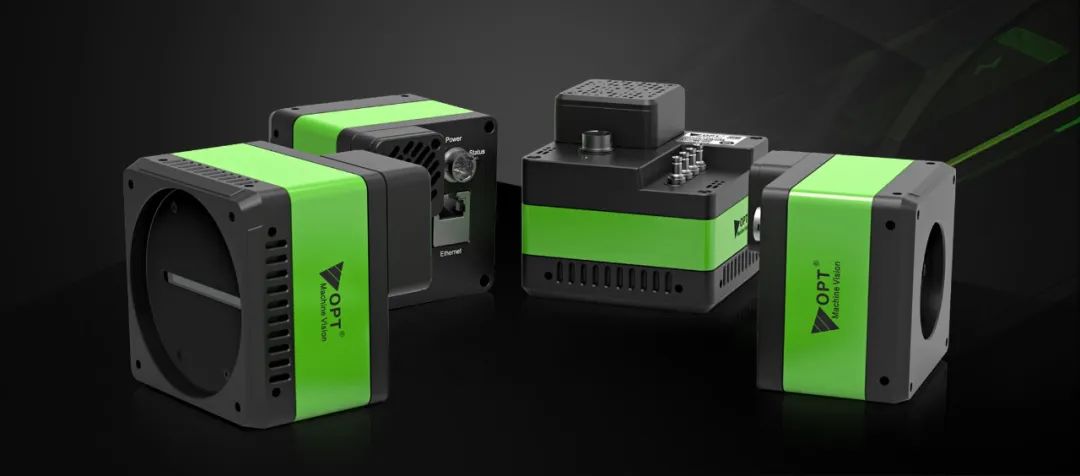

OPT线阵相机

在此基础上,OPT线阵相机还集成FPN、PRNU等多种校正算法,支持ROI、增益及镜像功能,能够保证在视野范围内,图像亮度均匀、无竖线条,即使拍摄低反射率的目标物,也能获取清晰高质量的图像,便于后续视觉软件识别并分析缺陷特征。


如在锂电池极片分条环节,应用线阵相机进行拍摄,能保证成像质量,为测量极片切割后的宽度及外观检测分析等提供优质图像。

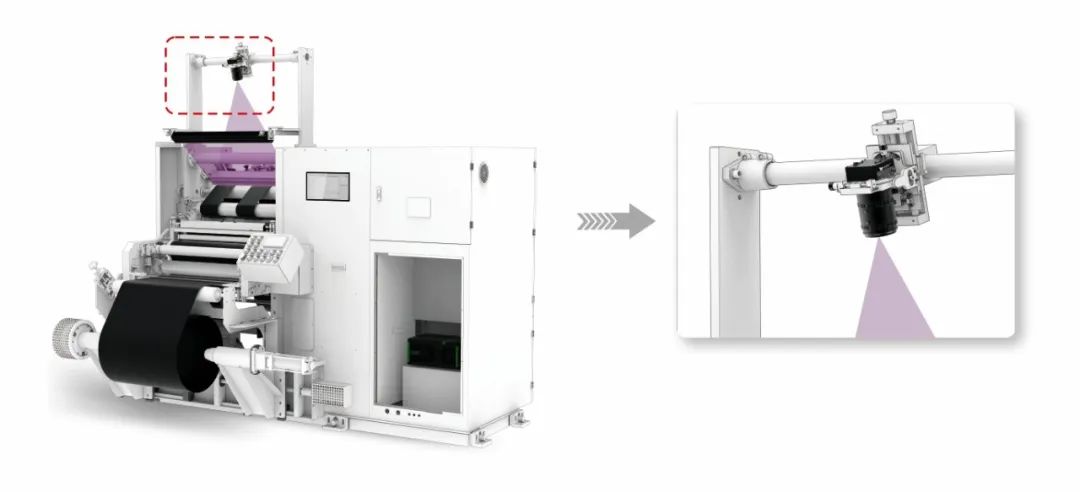

OPT线阵相机在锂电池分条机的应用


超高行频,支持超远距离无损传输


随着锂电池智能制造升级,视觉检测的精度日益提升,除了需要保证清晰成像外,机器视觉系统还对相机的带、传输距离等提出了更高要求。
OPT线阵相机,搭载超高行频线阵传感器,并采用万兆网口及无损压缩图像设计,极大提高相机采集速度和质量。以OPT XG系列的8K线阵相机为例,不但拥有140KHz超高行频,而且能支持1250MBps传输带宽和100米超远距离传输。

OPT线阵相机

相较于传统的CameraLink线阵相机,XG系列线阵相机无需再配置图像采集卡,而且行频及提升近50%,而传输距离提升至原来的10倍,尤其适用于对产线速度有一定要求的目标物检测。

如在锂电池涂布工序,当前产线速度最快可达120米/分钟,未来还会进一步提升。而OPT能在应用六个线阵相机的情况下,实现200米/每分钟的检测速度,不受传输距离远、信号衰弱等影响。

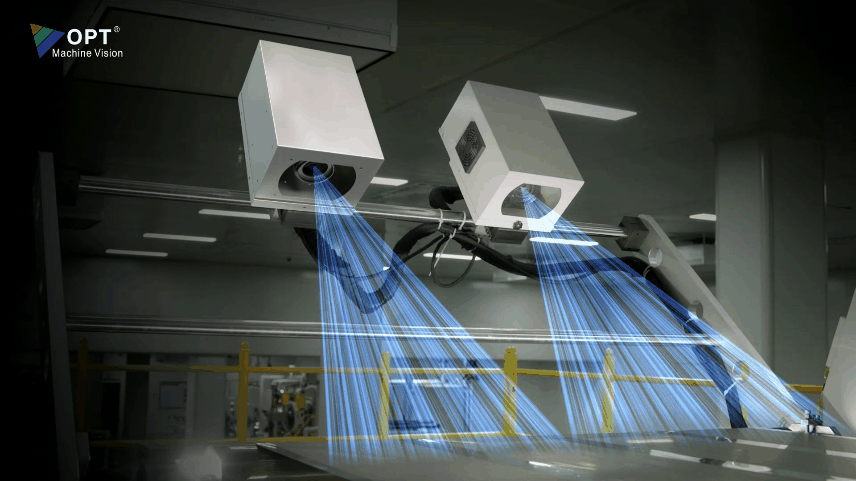

OPT线阵相机在锂电池涂布机的应用

内置FPGA边缘技术,提升效率


在对高速运动的大幅面目标物检测过程中,整个视觉系统除了考验相机及传输距离外,还对相机的计算能力提出了极大的挑战。

OPT线阵相机支持硬件算法加速,充分利用FPGA的并行运算技术,嵌入图像预处理算法,能实时运行二值化、形态学、Blob分析等功能,将运算结果连同图像一并传输给上位机,上位机只需要对后续结果进行综合,减少了工控机的CPU运算负荷,极大满足锂电池高速生产的工艺检测需求。

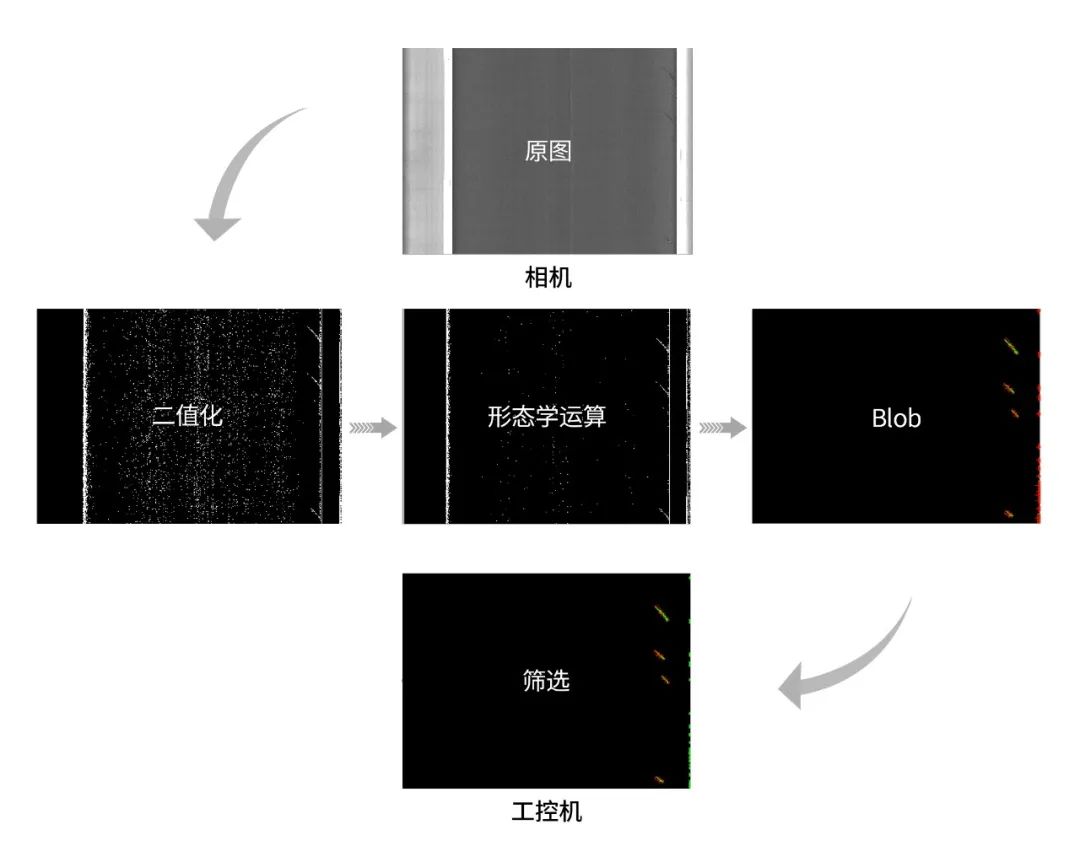

OPT线阵相机实时处理图像效果示意


此外,OPT线阵相机具备编码器反补偿功能,能避免因产线传输带的震动和往返而导致采集重复的情况出现,进而减少相机处理不符合逻辑和影响成像效果的图像,提升检测效率。
