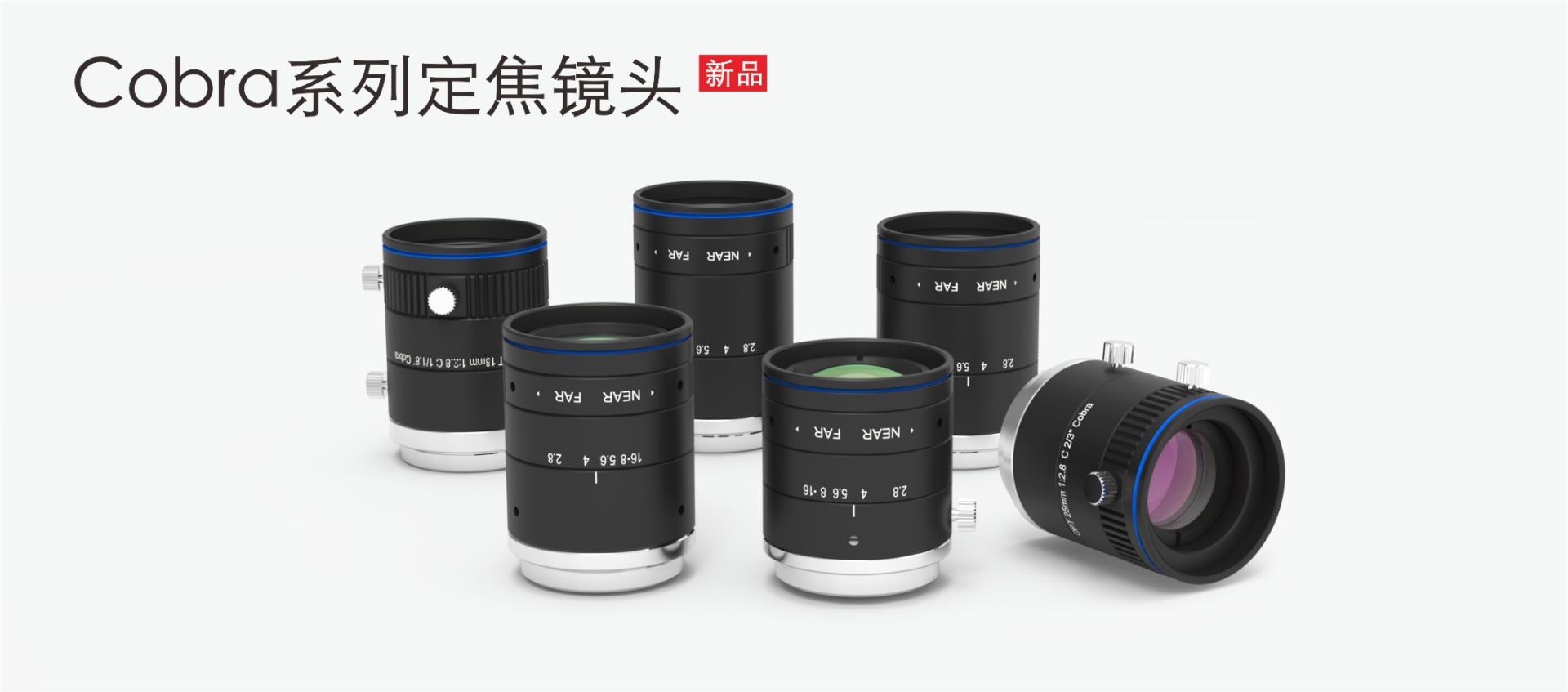

新品推荐 | OPT-Cobra 新系列定焦镜头

分享到:
发布时间:2020-10-24 来源 : 浏览量:



针对市场越来越多的小靶面、小像元尺寸的相机的应用需求,OPT推出新的Cobra系列,为该应用领域提供一种更高精度的光学解决方案。

OPT-Cobra 系列是针对靶面1/1.8"以下、像元尺寸2.2μm以上的成像芯片而研发设计的一系列定焦镜头,该系列镜头全视场在230lp/mm仍有着较高的对比度,是匹配高分辨率相机的不二选择。


1.产品特点


外观小巧

镜头外径Ø29mm,与相机尺寸兼容,镜头总长不超过42mm(OPT-COB5028镜头总长<62mm)。

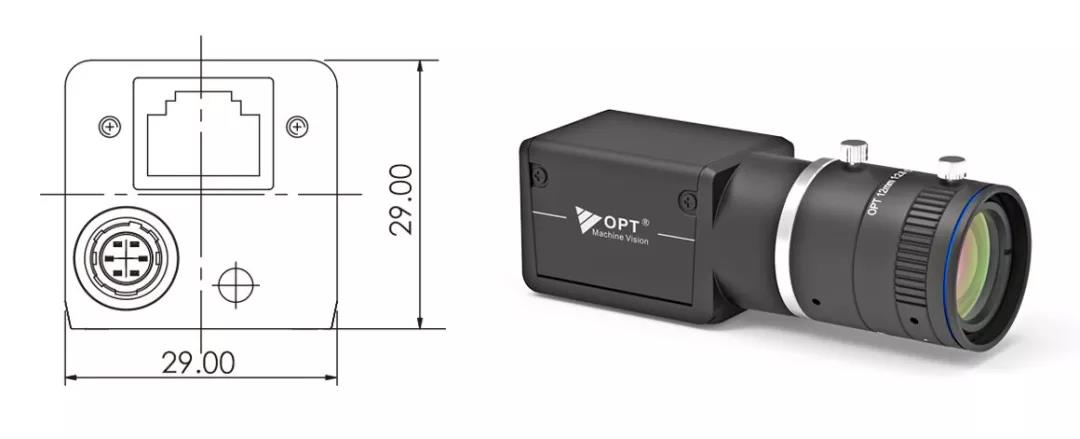

大部分常用小靶面相机的外形尺寸为29×29mm


高分辨率

全视场分辨率可达230lp/mm,适用于像元尺寸2.2μm及以上,芯片尺寸≤1/1.8″(Ø9mm)的相机。OPT-COB2528、OPT-COB3528和OPT-COB5028B最大可匹配芯片为2/3" (Ø11mm)的相机。

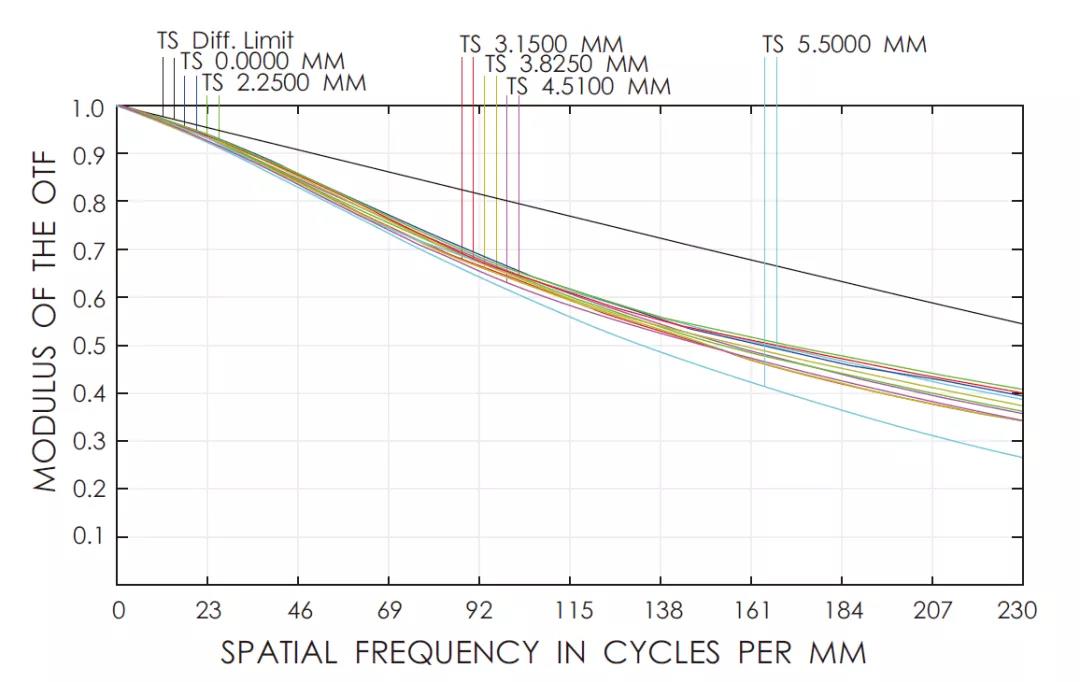

OPT-COB2528的理论MTF曲线图

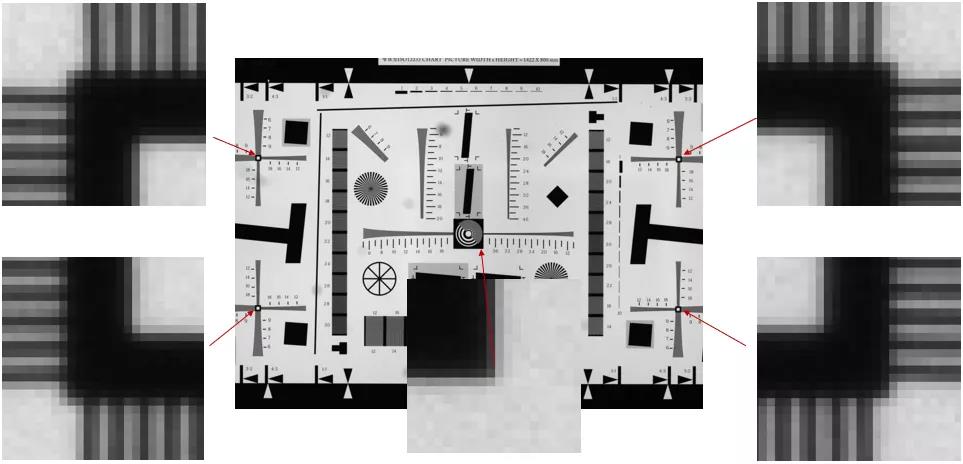

 OPT-COB2528搭配OPT-CM500-GL-04相机
(芯片:AR0521 2.2μm*500万像素)




宽光谱


镀膜波段400-1000nm,兼容VIS和NIR波段。

低畸变

TV畸变<0.2%。

高相对照度

主光线角<5°,与相机匹配时能有效保证画面照度的高均匀性

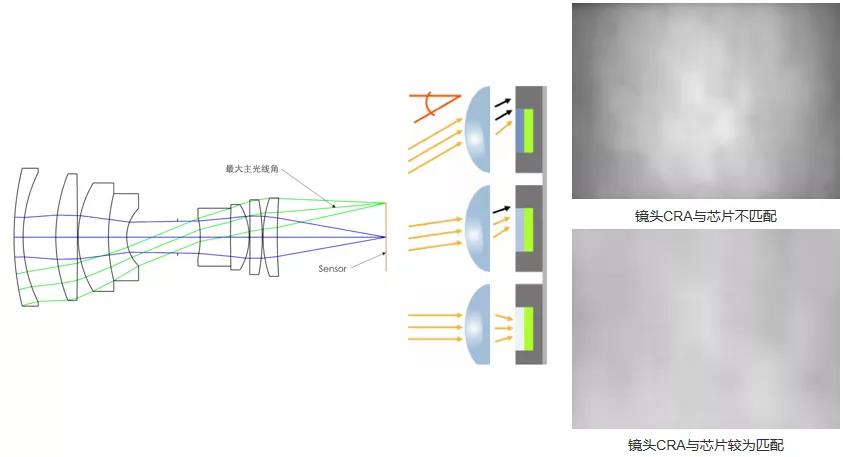

镜头CRA角对成像的影响示意图

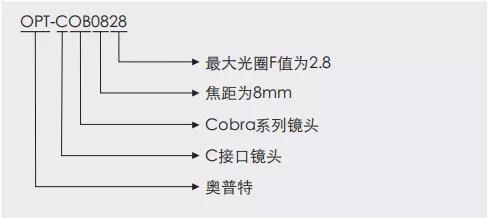

2.型号说明

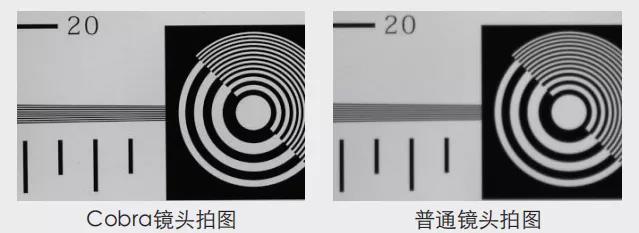

3.实拍解析度对比



4.应用案例



5.参数表


(点击查看大图)

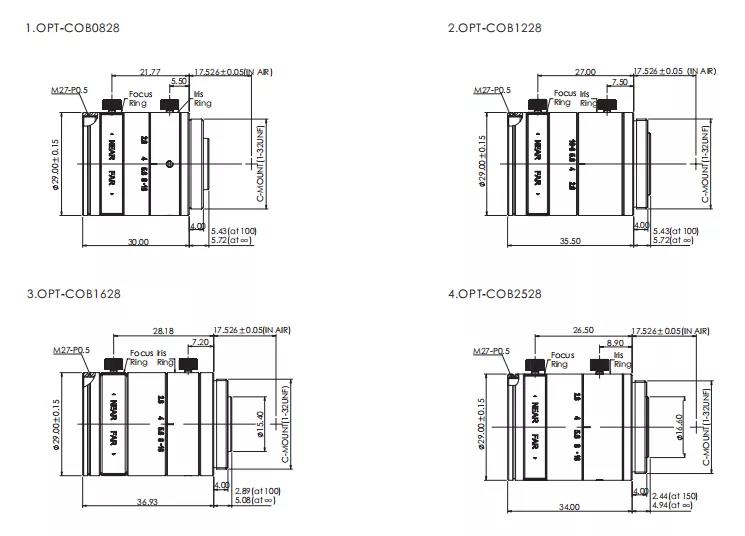

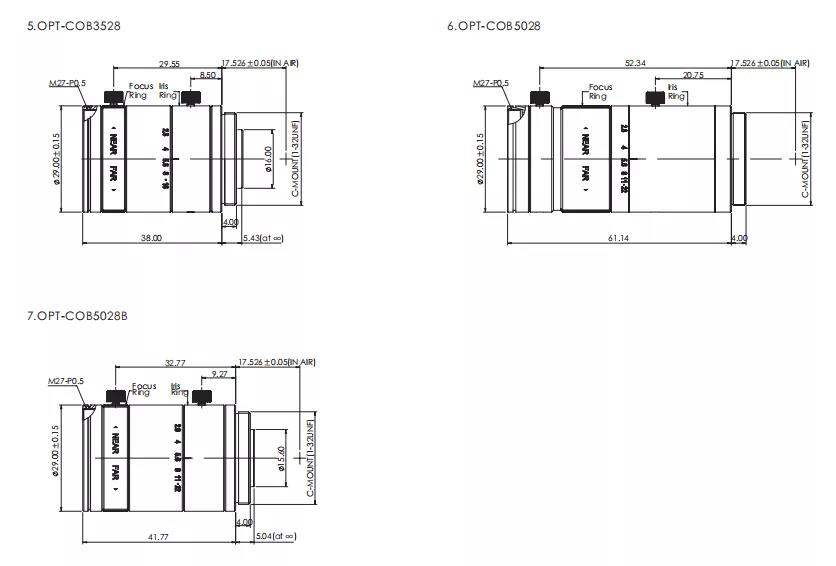

6.尺寸图


(点击查看大图)


(点击查看大图)


7.Cobra 系列与1.67μm 1000万相机的匹配度试验


随着分辨率需求的不断提高,像元尺寸1.67μm 1/2.3" 1000万相机的用量也不断增加,我们也做了Cobra 系列与这款相机匹配度的简单性试验。

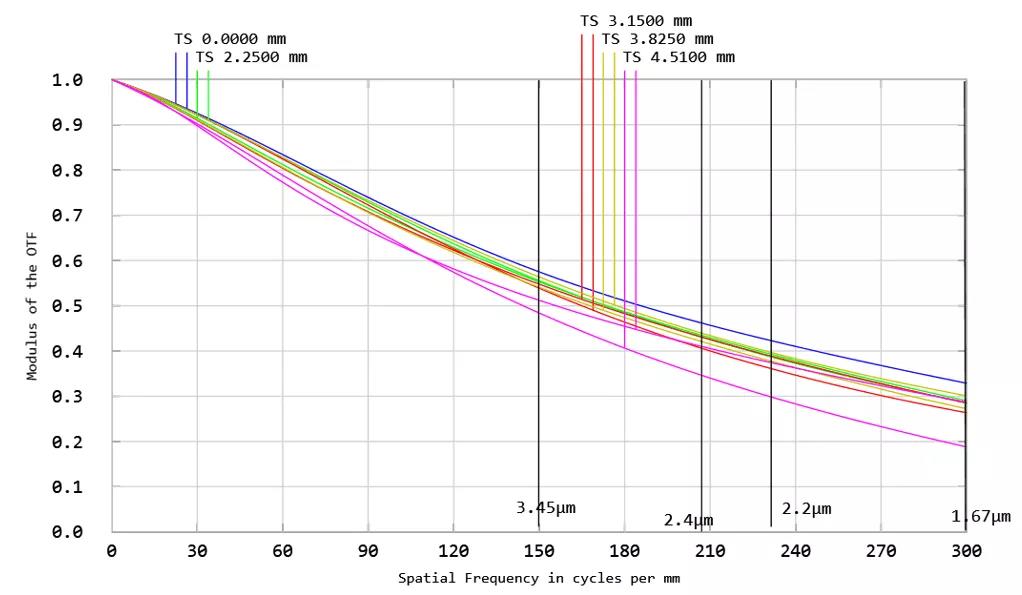

COB1628 在WD=300mm的MTF


在理论上,以型号OPT-COB1628为例,该镜头的理论设计分辨率在300lp/mm时大部分视场MTF值仍然高于20%。


OPT-COB1628搭配相机OPT-CM1000-GL-04

(芯片:MT9J003 1.67μm*1000万像素)
